Elbe > Brunsbüttel bis Hamburg

Wasserstandsanzeiger Brunshausen

Geogr. Lage: 53°38´N, 9°32´O    Standort: Alter Hafen
Errichtet: 1892    Niedergelegt: > 1949


1892
Erster Wasserstands-Anzeiger errichtet

Errichtung eines Wasserstands-Anzeigers bei Brunshausen
[NfS. No. 1665 v. 6.8.1892]

 Nach Mittheilung der "Deputation für Handel und Schiffahrt" zu Hamburg ist an der Westseite der Mündung der Schwinge, vor dem Zollgebäude bei Brunshausen ein Wasserstands-Anzeiger errichtet worden.

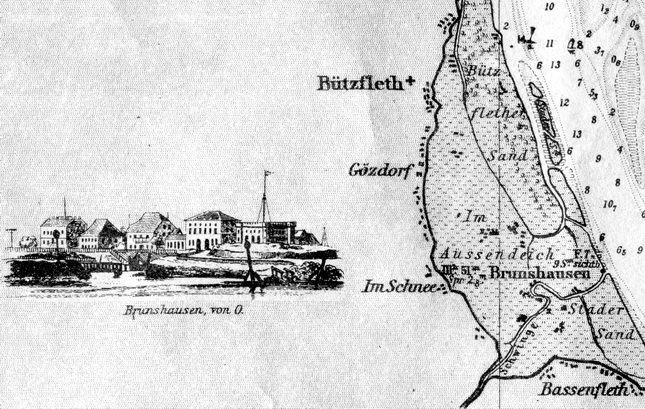

Ausschnitt aus "Die Unterelbe, Hamburg bis Glückstadt", 1876

1898

Beschreibung des Wasserstandssignales Brunshausen
[Segel-Handbuch Nordsee, 1898

Wasserstandssignale

werden an der Unter-Elbe allein bei Brunshausen gezeigt, wo an der Westseite der Mündung der Schwinge vor dem Zollgebäude ein selbstthätiger, dem Hamburgischen Staate gehörender Wasserstandszeiger errichtet ist, um durch denselbenden Führern elbeaufwärts bestimmter Schiffe den am Pegel zu Brunshausen vorhandenen Wasserstand von 30 zu 30 cm bis zu einer Höhe von 3,3 m über dem mittleren Niedrigwasser in Brunshausen erkennbar zu machen und über den bei Schulau anzutreffenden Wasserstand zu orientiren.

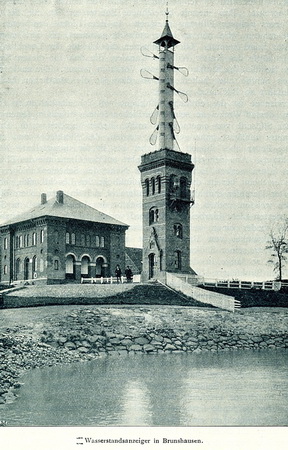

  Der Wasserstandszeiger besteht aus einem thurmartigen Unterbau, auf welchem der Zeiger- und Lampenapparat in Eisenkonstruktion angebracht ist. Die Bewegung der Zeiger oder Arme wird durch einen Schwimmer bewirkt, welcher sich mit dem Steigen und Fallen des Wasserstandes in einem Brunnen bewegt, der bis unter die Niedrigwassergrenze reicht und mit dem Elbestrom in Verbindung steht. Die die Wasserstandshöhe signalisirenden Arme hängen bei Niedrigwasser sämmtlich in senkrechter Lage herunter, werden aber mit steigendem Wasser nacheinander bis zur wagerechten Stellung gehoben, um bei fallendem Wasser wieder nacheinander herunterzuklappen.

Die Signale erscheinen, wie folgt:
  Wenn der Brunshausener Pegel, welcher unverändert geblieben ist, einen Wasserstand von 1,2 m über mittlerem Niedrigwasser zeigt, so wird der oberste am Gerüst des Wasserstandsanzeigers vorhandene Arm wagerecht stehen und der zweite angefangen haben, sich etwas aus der hängenden Ruhelage zu heben. Steht der zweite Arm wagerecht, so sind 30 cm mehr gleich 1,50 m über Niedrigwasser vorhanden u.s.w., so daß jeder weitere Arm, welcher waagerecht steht, eine Zunahme von 30 cm markiert, bis mit dem Wagerechtstellen aller acht vorhandenen Arme 3,3 m über Niedrigwasser markiert sein wird.
Während der Dunkelheit sind statt der Arme abwechselnd roth- und orangefarbene Lichter in der Weise sichtbar, daß ein Licht für einen Arm, zwei Lichter für zwei Arme u.s.w. bis zum achten Licht für den achten Arm gelten. Bei Niedrigwasser sind die Lichter des Nachts abgeblendet.
  Wird der Wasserstandsanzeiger gebrauchsunfähig, so wird dies bei Tage durch eine rothe Flagge, welche an einem Flaggenstock an der Galerie des Unterbaues aufgezogen wird, kenntlich gemacht. Während der Dunkelheit tritt an die Stelle der rothen Flagge ein rothes Licht.

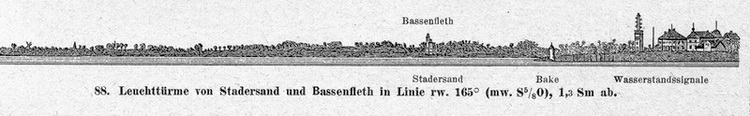

Brunshausen-Feuer
[Segel-Handbuch Nordsee, 1898]

Brunshausen-Feuer
brennt auf dem Thurm des Hamburger Wasserstands-Anzeigers nördlich der Mündung der Schwinge. Es ist ein weißes, festes Feuer, 14,8 m über Hochwasser und 9 Sm weit über einen Bogen von 173° vom Westufer der Elbe ab sichtbar.
  Zwischen den Peilungen 307° (NW¾W) und 314° (NW1/8W) ist es verdunkelt. Letztere Peilung liegt etwa 80 m südlich von dem am nächsten an sie heranreichenden Ende des Stacks an dem Theil des Juls-Sandes, welcher zwischen dem Bauernhause und der Leuchtbake liegt; erstere Peilung verbindet Juls-Sand- und Brunshausen-Leuchtfeuer.

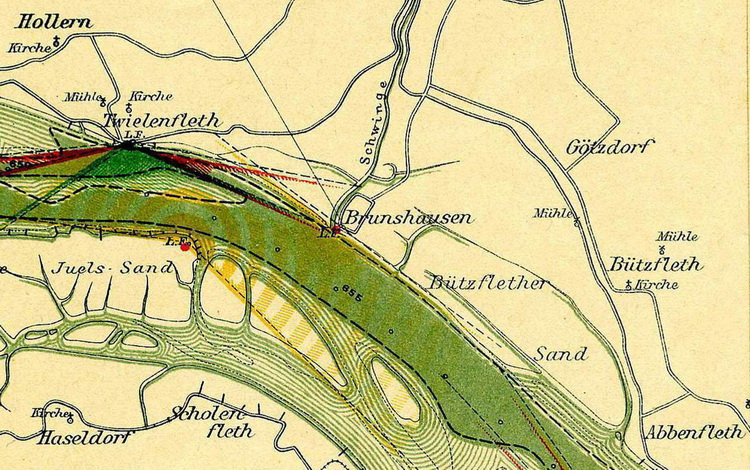

"Übersichtskarte der Elbe ...", Hamburg 1893

1899

Zeitweilige Außerbetriebsetzung
[NfS. No. 2677 v. 7.10.1899]

 Nach Mittheilung der "Deputation für Handel und Schiffahrt" zu Hamburg vom 28. September d.J. wird der Wasserstandsanzeiger bei Brunshausen wegen vorzunehmender Arbeiten bis auf Weiteres außer Betrieb gesetzt.
  Während der Zeitdauer der Außerbetriebsetzung wird bei Tage an einem Flaggenstock an der Galerie des Unterbaus eine rothe Flagge geheißt, an deren Stelle bei Nacht ein rothes Licht gezeigt wird.


Wiederinbetriebsetzung
[NfS. No. 2972 v. 4.11.1899]

  Nach Mittheilung der "Deputation für Handel und Schiffahrt" zu Hamburg vom 23. Oktober d. J. ist der Wasserstandsanzeiger von Brunshausen am folgenden Tage wieder in Betrieb gesetzt worden.
  Derselbe macht hinfort den Wasserstand von 0,50 zu 0,50 m in der Weise erkennbar, daß der oberste Arm am Gerüst des Wasserstandszeigers wagerecht steht, wenn das Wasser bis zu 0,50 m über mittleres Niedrigwasser bei Brunshausen gestiegen ist. Jeder weitere wagerecht stehende Arm wird das Steigen des Wassers um 0,50 m mehr anzeigen, bis mit dem Wagerechtstehen aller acht Arme ein Wasserstand von 4 m über Mittelniedrigwasser erreicht ist.
  Während der Dunkelheit sind statt der Arme abwechselnd rothe und orangefarbige Lichter sichtbar.
Wird der Wasserstandsanzeiger gebrauchsunfähig, so wird dies auch in Zukunft bei Tage durch eine rothe Flagge, welche an einem Flaggenstock an der Gallerie des Unterbaues aufgezogen wird, kenntlich gemacht. Während der Dunkelheit tritt an die Stelle der rothen Flagge ein rothes Licht.
1902

Brunshausen-Feuer
[Segel-Handbuch für die Nordsee, 1902]

 brennt auf dem Thurm des Hamburger Wasserstands-Anzeigers nördlich der Mündung der Schwinge. Es ist ein weißes, festes Feuer und über einen Bogen von 173° vom Westufer der Elbe ab sichtbar.
Ueber einen Stacks an der Nordseite der Elbe gegenüber von Juls Sand ist das Feuer verdunkelt.
1914

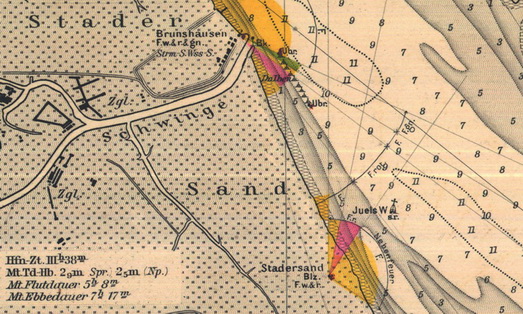

Brunshausen (No. 975), bei diesem Orte an der Schwinge-Mündung
Geogr. Lage: 53°37´51´´N, 9°31´45´´O
Kennung: F.w. & gn. & r. (Petr.)
Feuerhöhe über Hochwasser: 14,8 m
Höhe des Turmes über Erdboden: 25 m
Sichtweite: 9/6/4 Sm

Angaben: Turm, oben grünlich, unten aus Backsteinen mit einem
hellgrünen, eisernen Gerüst für Wasserstandssignale.
Bemerkungen:
Untersteht dem Hamburger Staat.


[P.R. Grübeler " Bezeichnung des Elbfahrwassers", 1914]
Bezeichnung des Elbfahrwassers
  "... Außer den Seezeichen, die bei Tage wie bei Nacht die Fahrwassergrenzen bezeichnen, sind, um den Schiffen die jeweilige Höhe des Wasserstandes anzuzeigen, an verschiedenen Stellen besondere Bauwerke errichtet. Die in den Häfen vorhandenen Rollbandpegel werden bei Nacht erleuchtet und gestatten, die Höhe des Wasserspiegels über Hamburger Null unmittelbar in Zahlen abzulesen.
Auf der Elbe hingegen, wo eine größere Sichtweite erforderlich ist, sind Wasserstandsanzeiger erbaut, bei denen bei Tage entweder aus der Stellung eines drehbaren Zeigers, wie in Cuxhaven oder aus der Zahl waagerecht gestellter Flügel, wie in Brunshausen, der Wasserstand festgestellt werden kann. Nachts zeigt hier jeder gehobene Flügel abwechselnd ein rotes oder ein orangefarbenes Licht, während dort die Stellung des Zeigers durch ein rotes und ein weißes Licht kenntlich gemacht ist.
Beide Zeigerwerke sind für einen Höhenunterschied des Wasserspiegels von 4 m eingerichtet."
1919

Änderung des Wasserstandsanzeigers
[NfS. Nr. 788 v. 22.3.1919]

 Die Arme des Wasserstandsanzeigers bei Brunshausen sind um 30 cm höher gelegt worden. Der erste Arm nimmt jetzt eine waagerechte Lage ein, wenn die Wasseroberfläche auf 3 m über Hamburger Null liegt; der zweite Arm folgt, wie es früher auch der Fall war, nachdem das Wasser um 0,50 m gestiegen ist u.s.w.
Auch die Lichtsignale nachts bleiben dieselben.
Ungf. Lage: 53°38´N, 9°31´O.
1922

[Segel-Handbuch Nordsee, 1922]
Sturmwarnsignale, Wasserstandssignale bei Brunshausen
 Der Sturmsignalmast steht vor dem Fährhaus, der Wasserstandsanzeigers an der Westseite der Schwinge vor dem Zollgebäude.

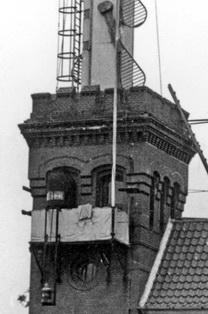

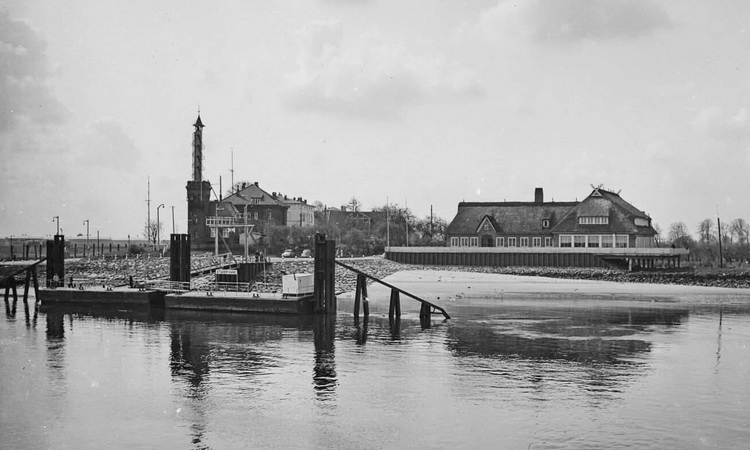

Quelle: Verkehrswasserbauliche Zentralbibliothek, BildNr.: HB 17529

1928

Namenänderung
[NfS. Nr. 3746 v. 13.10.1928]

Geogr. Lage: Ungf. 53°38´N, 9°32´O

 Der zur Stadtgemeinde Stade gehörige Hafen Brunshausen führt fortan die Bezeichnung
"Hafen Stade-Brunshausen"
1930

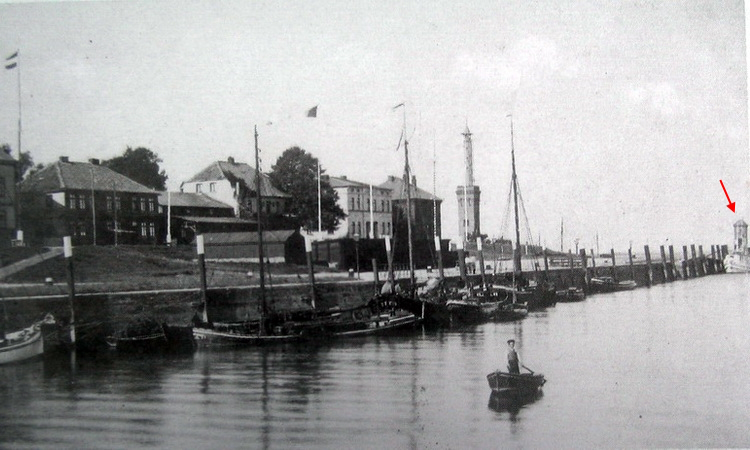

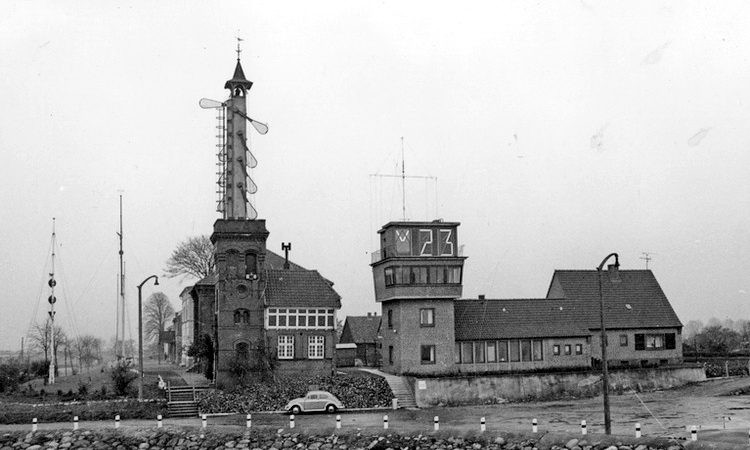

Quelle: Verkehrswasserbauliche Zentralbibliothek, BildNr.: HB 17528


Pegelturm wird beseitigt

Quelle: Informationstafel Stadersand



Abbruch des alten Pegelturms
[NfS. Nr. 3321 v. 30.8.1930

Geogr. Lage: 53°37´52´´N, 9°31´51´´O
Angaben:

Der außer Betrieb befindliche Pegelturm an der Einfahrt in die Schwinge wird zur Zeit abgebrochen. Die Abbruchstelle wird durch eine Stange mit einem schwarzen Kegel als Toppzeichen bezeichnet.
Das an dem Pegelturm angebrachte Feuer ist gelöscht. Die Abbruchsstelle ist nachts unbeleuchtet.
Über die Errichtung eines neuen Pegelturms am Kopf der im Bau befindlichen neuen Hafenmauer ergeht eine besondere Nachricht.
1936

Sturmwarnungsstelle umbenannt
[NfS. Nr. 1627 v. 25.4.1936]

Geogr. Lage: Ungf. 53°38´N, 9°31´O
Angaben: Die bisherige Sturmwarnungsstelle Brunshausen ist umbenannt in
"Sturmwarnungsstelle Stadersand"
1942

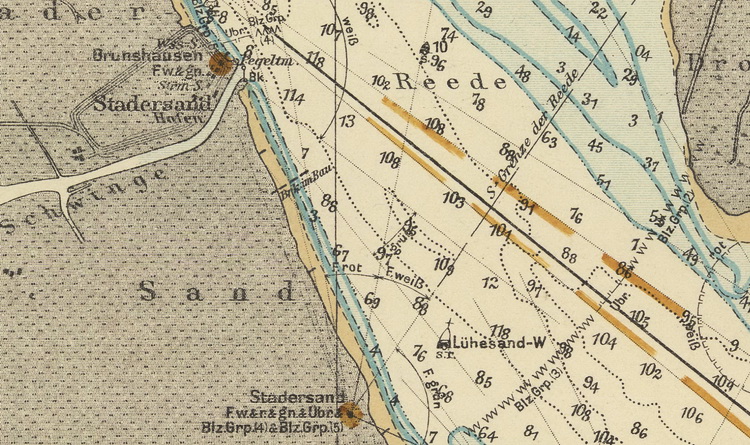

"Die Elbe von Brunshausen bis Tinsdal" 1933 (ber.-1942)

1949

[Nordsee-Handbuch, östl. Teil, 1949]
Sturmwarnungsstelle und Wasserstandsanzeiger bei Stadersand
Der weiße Sturmsignalmast steht vor dem Zollgebäude, der Wasserstandsanzeiger auf dem Leuchtturm.
1991
Neuer Wasserstandsanzeiger errichtet

Neuer Wasserstandsanzeiger fertiggestellt
[WSA Hamburg 71/91 (NfS. 36 v. 6.9.1991]

2009

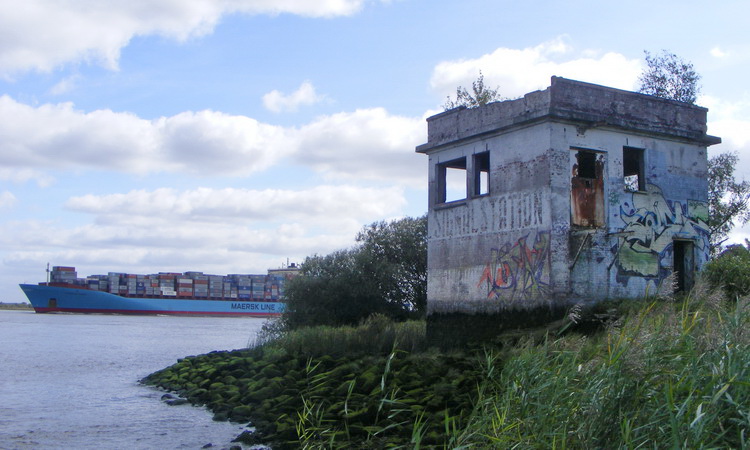

Unweit vom Unterfeuer Bützflethersand standen 2009 noch Reste der ehemaligen
Signalstation des Schiffsmeldedienstes
.

foto: G. Liedtke, 2009



Pegelanzeige Stadersand verlöscht
[BfS. (T)63/09 v. WSA Hamburg, 16.09.2009] © elwis

Die optische Anzeige des Pegels Stadersand ist aufgrund eines technischen Fehlers bis auf weiteres verlöscht.
2010

Pegelanzeige Stadersand instand gesetzt
[BfS. (T)11/10 v. WSA Hamburg, 16.02.2010] © elwis

Die optische Anzeige des Pegels Stadersand wurde repariert und ist wieder voll funktionsfähig.

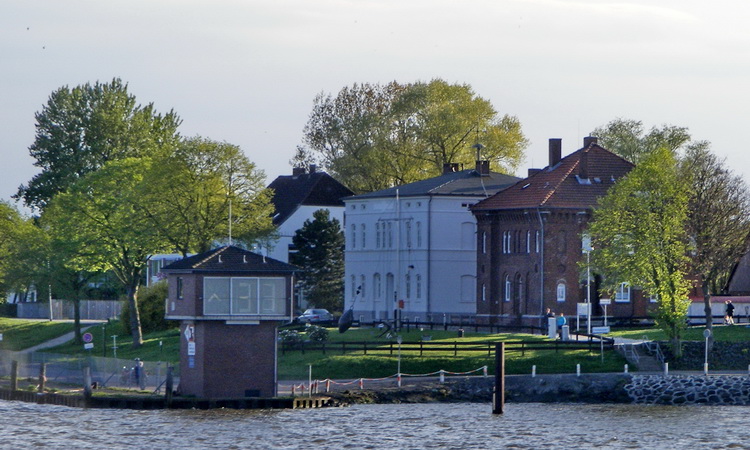

Foto: G. Liedtke, 2o13



Pegelanzeige Stadersand verlöscht
[BfS. (T)79/10 v. WSA Hamburg, 14.10.2010] © elwis

Die optische Anzeige des Pegels Stadersand ist verlöscht.
2018
Pegelanzeige Stadersand für ständig außer Betrieb genommen

Optische Anzeige des Pegel Stadersand außer Betrieb
[BfS. 2/18 WSA Hamburg, 06.02.2018] © elwis

Frühere BfS.: (T)79/10 vom 14.10.2010
Geogr. Lage: Schwingemündung
Gültig von: 06.02.2018
Gültig bis: 05.03.2018
Angaben:

Die aus der BfS. (T)79/10 vom 14.10.2010 verlöscht gemeldete optische Anzeige des Pegels Stadersand wird nicht wieder in Betrieb genommen.
