Elbe > Brunsbüttel bis Hamburg > Pagensander Nebenelbe

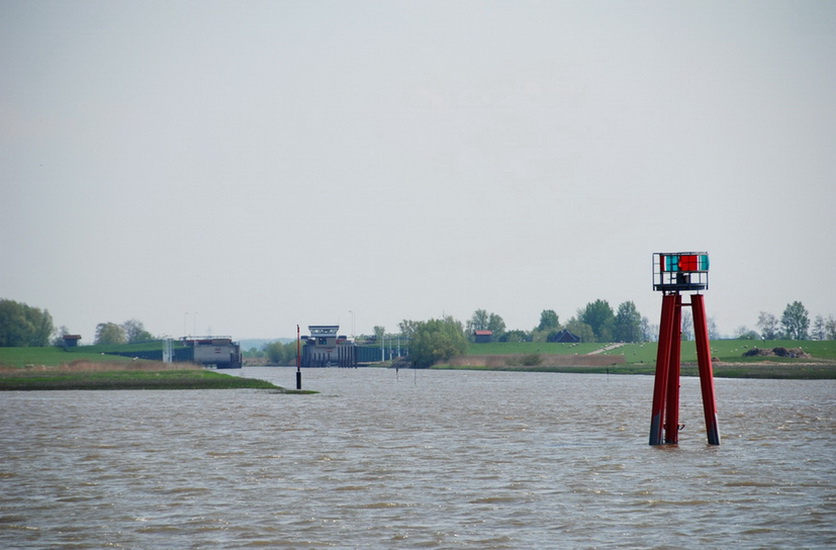

Foto: G.Liedtke 2010

Pinnau-Baken

Geogr. Lage: ~ 53°40´N, 9°32´O     Standort: Pinnau-Mündung
    Errichtet: < 1931

|
1930
|

"Die Fürsorge des Deutschen Reiches für die Betonnung und Befeuerung der Unterelbe seit dem 1. März 1921", (Grübeler, 1937, S. 81)

"Auch zur Erleichterung der Einfahrt am Tage in die Mündung der Pinnau sind 2 Paar Richtbaken erbaut worden."

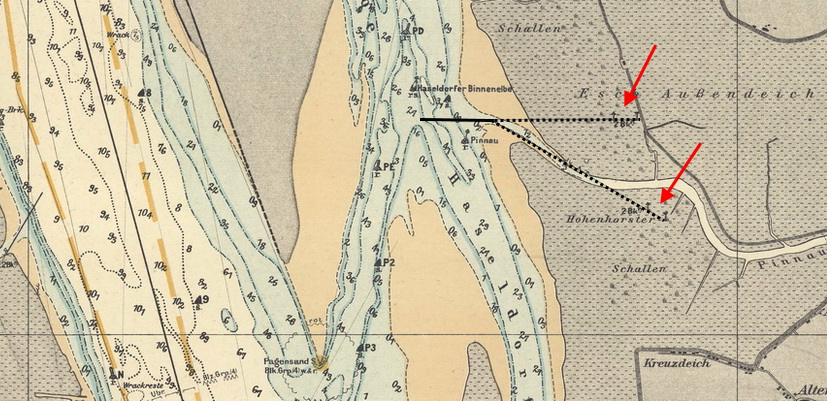

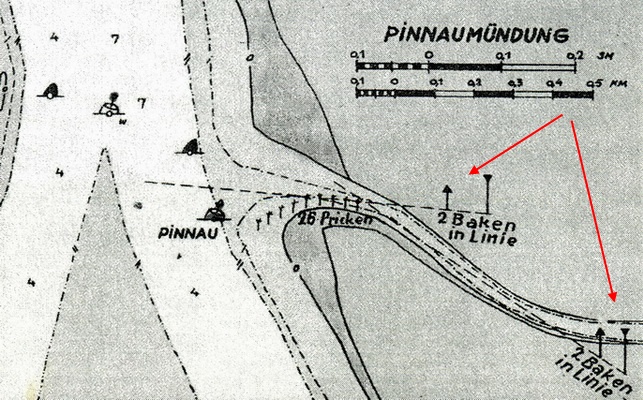

"Die Elbe von Krautsand bis Brunshausen" (Oberkommando der Kriegsmarine, 1931)
1946
Richtbaken befeuert

Richtfeuer angezündet
[W-A. Glückstadt, 28. IX.1946 (1217);
(NfS. Nr. 1362 v. 21.9.1946)

Geogr. Lage:
a) Oberfeuer: Ungef. 53°40,7´N, 9°33´,4´O auf der Oberbake
b) Unterfeuer: Ungef. 53°40,7´N, 9°33,3´O auf der Unterbake
Kennung: Je F.
Feuerhöhe:
a) 9,0 m
b) 5,5 m
Tragweite: 2,4 Sm
Angaben: Die Feuer dienen nur zur Ansteuerung der Pinnaumündung und geben keinen Anhalt für die erforderliche Kursänderung innerhalb der Mündung.
1950
Unterfeuer Pinnau (Nr. 988)
Geogr. Lage: 53°41´N 9°33´O
Lage: Am N-Ufer des Flusses im Esch-Außendeich
Kennung: F.
Feuerhöhe über Hochwasser: 5,5 m
Höhe des Turmes über Erdboden: 5 m
Tragweite:2,4 sm
Beschreibung: Weißer, hölzerner Mast mit rotem Dreiecktoppzeichen, Spitze oben.

Oberfeuer Pinnau (Nr. 989)
Geogr. Lage: 53°41´N 9°33´O
Lage: 100 m O-lich vom Unterfeuer
Kennung: F.
Feuerhöhe über Hochwasser: 9 m
Höhe des Turmes über Erdboden: 8 m
Tragweite: 2,4 sm
Beschreibung: Weißer, hölzerner Mast mit rotem Dreiecktoppzeichen, Spitze unten.

Bemerkungen: Unbewachte Richtfeuer für die Ansteuerung der Pinnaumündung.
Unterstehen der Wasser- und Schiffahrtsdirektion Kiel.
1958
Vorderes Bakenpaar versetzt, hinteres Bakenpaar beseitigt

Richtfeuer versetzt, Baken beseitigt
[W-A. Glückstadt, 12.IV.1958 (3);
(NfS. Nr. 1502 v. 26.4.1958)]

Neue geogr. Lage:
a) des Unterfeuers: 53°40´25´´N, 9° 33´28´´O
b) des Oberfeuers: 53°40´22´´N, 9° 33´35´´O,
am S-Ufer des Flusses, im Hohenhorster Schollen
Angaben: Die Feuer sind in etwa 123° in Linie. Die Einfahrtsbaken dicht N-lich der neuen Lagen sind zu streichen.
1959

Richtfeuer versetzt und geändert
[W-A. Glückstadt, 1.IV.1959 (45);
(NfS. Nr. 1350 v. 4.4.1959)]

a) Unterfeuer Neue geogr. Lage: 53°40´10´´N, 9°34´06´´ O, im Deichvorland der Hohenhorster Schollen
Feuerhöhe über Wasser: 8 m
Tragweite: 8 sm
Feuerträger: 7,7 m hoher, weißer Mast mit rotem Dreiecktoppzeichen, Spitze oben.

b) Oberfeuer
Neue geogr. Lage: 53°40´04´´N, 9°34´24´´ O, auf dem Audeich
Feuerhöhe über Wasser: 13 m
Tragweite: 8 sm
Feuerträger: 8 m hoher, weißer Mast mit rotem Dreiecktoppzeichen, Spitze unten.
Angaben: Die Feuer sind in 122,7° in Linie.
1970
Unterfeuer Pinnau ( B 1512)
Geogr. Lage: 53°40´N 9°34´O
Lage: Am S-Ufer des Flusses, im Deichvorland
Kennung: F.
Feuerhöhe über Hochwasser: 5,5 m
Höhe des Turmes über Erdboden: 5 m
Tragweite: 2,4 sm
Beschreibung: Weißer Mast mit weißem Dreiecktoppzeichen, Spitze unten.

Oberfeuer Pinnau ( B 1512.1)
Geogr. Lage: 53°40´N 9°34´O
Lage: 100 m auf dem Audeich, etwa 2 Kblg vom U-F.
Kennung: F.
Höhe: 13 m
Tragweite: 8 sm
Beschreibung:
Weißer Mast mit rotem Dreiecktoppzeichen, Spitze unten.
2003

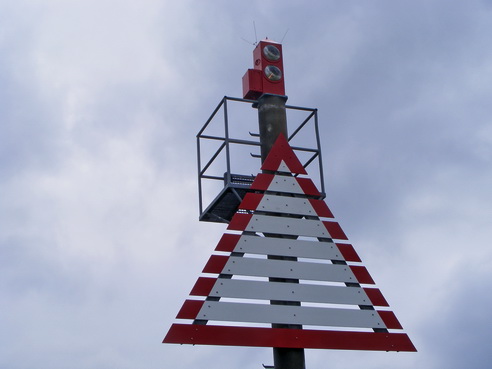

Unterfeuer Pinnau ( B 1515)
Geogr. Lage: 53°40´N 9°34´E
Kennung: Iso. 4 s
Höhe über Wasser: 8 m
Höhe über Erdboden: 8 m
Tragweite: 6 Sm
Angaben: Mast mit weiß-rot umrandetem △ am S-Ufer des Flusses

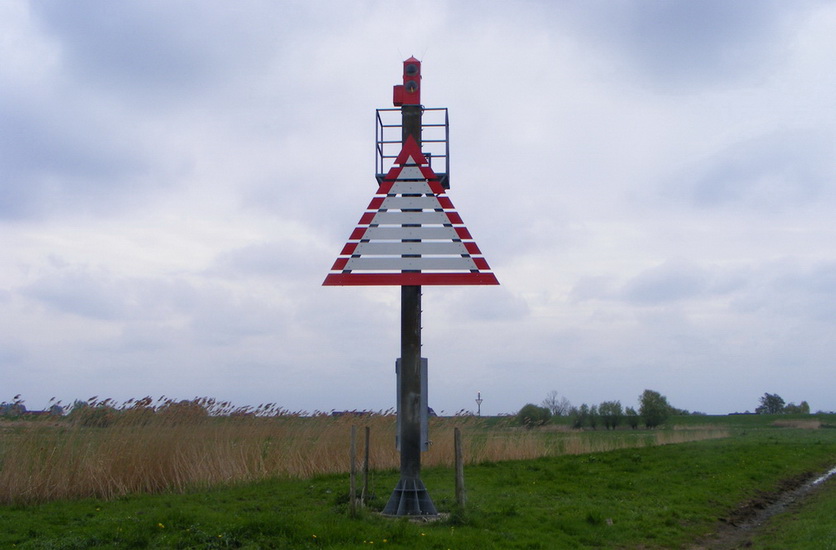

Foto: G. Liedtke, 2010-05-06

Oberfeuer Pinnau ( B 1515.1)
Geogr. Lage: 53°40´N 9°34´E
Kennung: Iso. 4 s
Höhe über Wasser: 13 m
Höhe über Erdboden: 9 m
Tragweite: 6 Sm
Angaben: Mast mit weiß-rot umrandetem ▽ 400 m vom Unterfeuer.

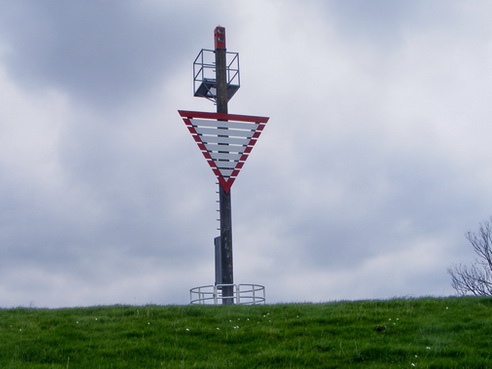

Foto: G.Liedtke, 2010

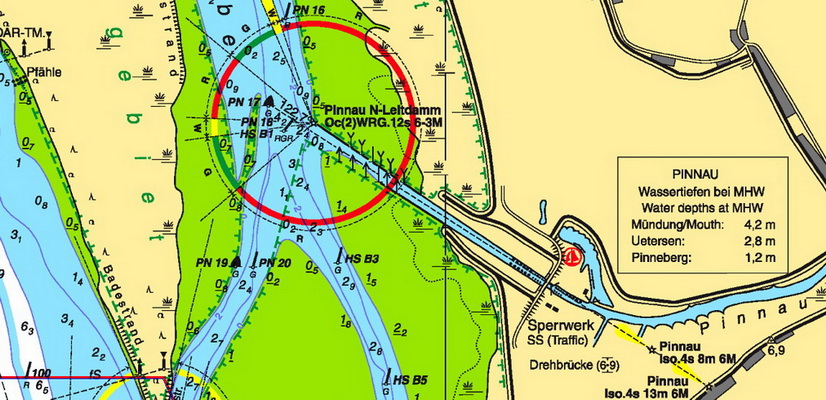

2008
2009

Ausfall der Richtfeuerlinie
BfS(T) 12/09, WSA Hamburg v. 11.03.2009

Aufgrund eines Fehlers in der Stromversorgung ist die Richtfeuerlinie Pinnau bis auf weiteres als verlöscht gemeldet.
Das Ende der Reparaturarbeiten wird mit BfS bekannt gemacht.
Bei der Zufahrt zur Pinnau wird um erhöhte Aufmerksamkeit gebeten.

Instandsetzung der Richtfeuerlinie
BfS(T) 14/09, WSA Hamburg v. 25.03.2009

Ab sofort ist die Richtfeuerlinie Pinnau wieder uneingeschränkt in Betrieb.
Die BfS (T) 12/09 vom 11.03.2009 ist hiermit aufgehoben.

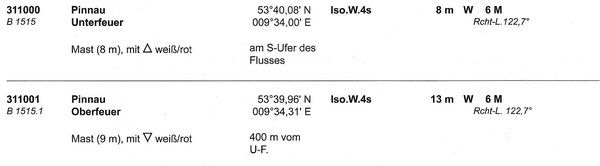

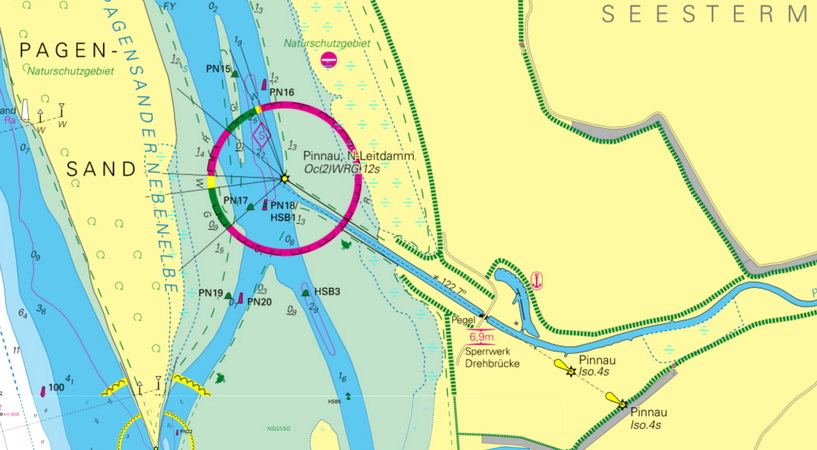

2025




©Foto: E.Koch 2014

Leitdamm-Bake Pinnau

Geogr. Lage: 53°40,8´N, 9°32,5´O     Standort: Kopf des N-lichen Leitdammes
    Errichtet: 1962

1958

Baggerarbeiten
[W-A. Glückstadt, 14.I.1958 (1); (NfS. Nr. 316 v. 25.1.1958)]

Geogr. Lage: Ungf. 53°40,7´N 9°32,6´O
Angaben: In der Pinnaumündung werden z.Z. neben dem errichteten Leitdamm, dessen Kopf durch eine vorläufige Bake markiert ist, Baggerarbeiten durchgeführt.

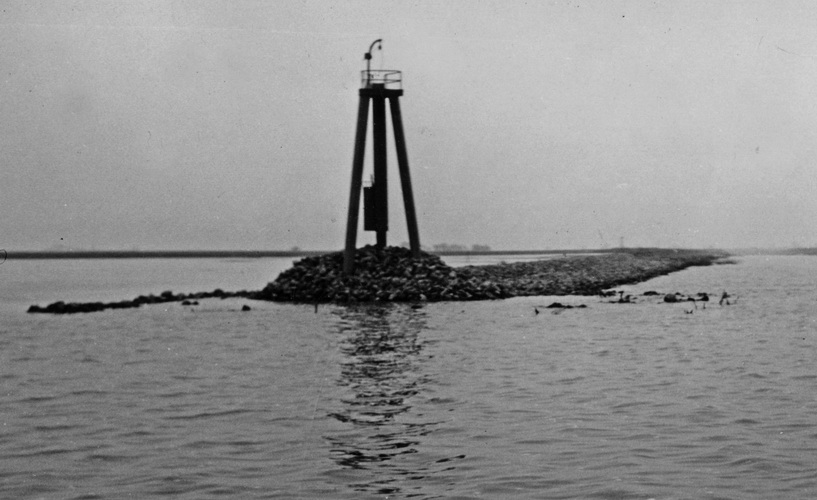

1962

Leitdamm-Feuer angezündet
[NfS. Nr. 5311 v. 15.12.1962 ]

Geogr. Lage: Ungf. 53°40,8´N, 9°32,5´O, auf dem Kopf des N-lichen Leitdammes
Karteneintragung: Ubr. Grp. (2) r.
Feuerhöhe über Wasser: 8 m
Tragweite: 3 sm
Feuerträger: Roter, dreipfähliger Dalben.

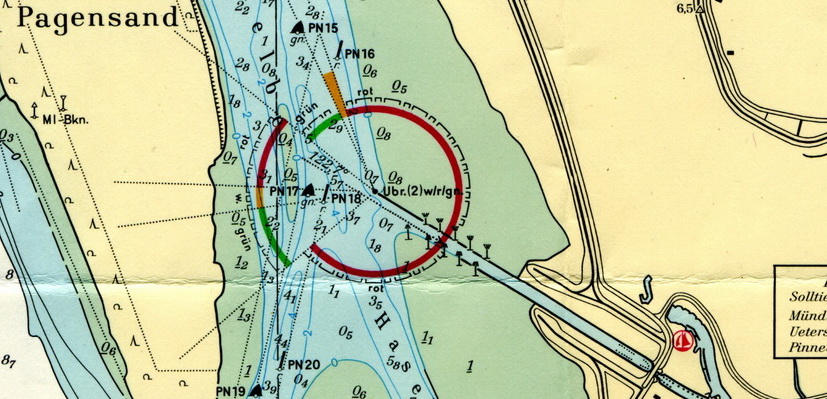

1970

Pinnau-Feuer angezündet
[NfS. Nr. 31.12.1970]

Geogr. Lage: Ungf. 53°40,8´N, 9°32,4´O, am Ort des zeitweiligen Feuers, auf dem Kopf des Leitdammes.
Karteneintragung: Ubr. (2) w/r/gn.
Feuerhöhe über Wasser: 8 m
Tragweite: Weiß 6, rot 4, grün 3,4 sm.
Feuerträger: Roter Dalben
2003









Pinnau, Kopf des N-Leitdammes (B 1514)
Geogr. Lage: 53°41´N 9°32´E
Kennung: Oc. (2) WRG. 12 s
Höhe: 8 m
Tragweite: 6/4/3 sm
Angaben: Roter Dalben

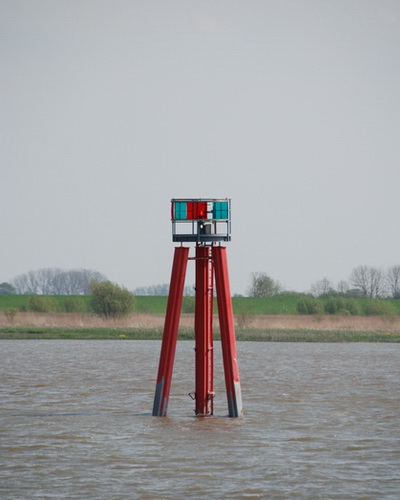

©Foto: E.Koch 2014-04-26
2021

Leuchtfeuer ohne Funktion
BfS (T)201/21; WSA Ostsee, 12.10.2021

Geogr. Lage: Pinnaumündung
Gültig von: 12.10.2021
Gültig bis:  31.12.2021
Angaben:

Das Sektorenfeuer Pinnau ist auf Grund eines Defektes nicht funktionsfähig.

Leuchtfeuer verlöscht
BfS (T)257/21; WSA Ostsee, 22.12.2021

Frühere BfS: BfS(T)201/21 v. 12.10.2021
Geogr. Lage: Pinnaumündung
Gültig von: 12.10.2021
Gültig bis:  31.03.2022
Angaben:

Das Sektorenfeuer Pinnau Nr. 310980 ist auf Grund eines Schadens an dem Stromkabel verlöscht.

Leuchtfeuer ohne Funktion
BfS (T)124/23; WSA Ostsee, 17.04.2023

Frühere BfS: BfS(T)201/21 v. 12.10.2021
Geogr. Lage: Pinnaumündung
Gültig von: 17.04.2023
Gültig bis:  31.12.2024
Angaben:

Das Sektorenfeuer Pinnau Nr. 310980 ist auf Grund eines Defektes nicht funktionsfähig
2025



Leuchtfeuer ohne Funktion
BfS 36/25; WSA Ostsee, 04.02.2025

Geogr. Lage: Pinnaumündung
Gültig von: 01.01.2025
Gültig bis:  31.12.2025
Angaben:

Das Sektorenfeuer Pinnau ist auf Grund eines Defektes nicht funktionsfähig.
2026

Leuchtfeuer ohne Funktion
BfS 23/26; WSA Ostsee, 15.01.2025

Geogr. Lage: Pinnaumündung
Gültig von: 01.01.2026
Gültig bis:  31.12.2026
Angaben:

Das Sektorenfeuer Pinnau ist auf Grund eines Defektes nicht funktionsfähig.
